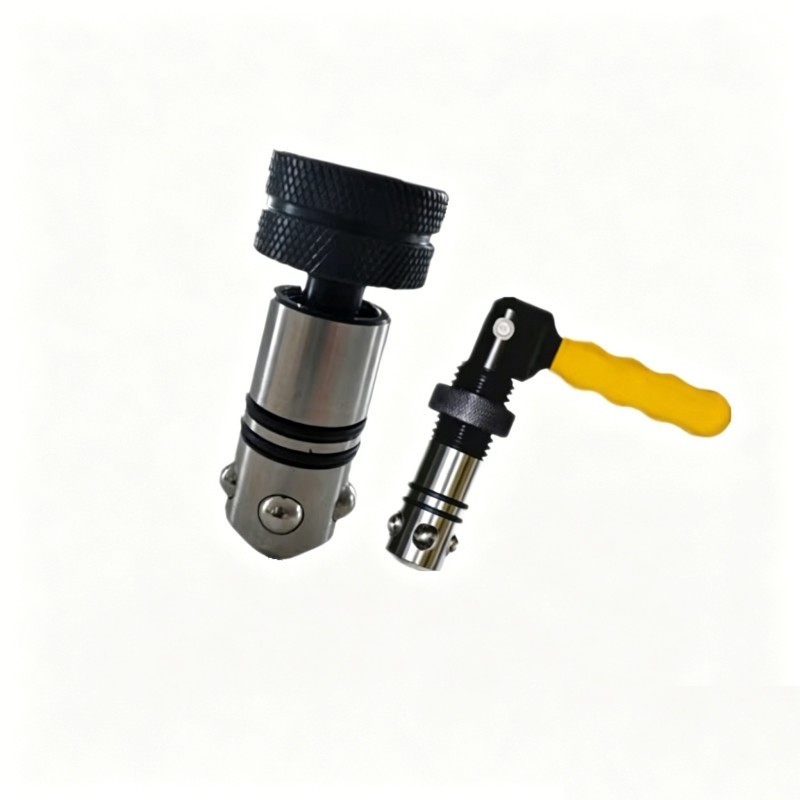

Быстросъёмные фиксирующие штифты D16/D22/D28 применяются для быстрой фиксации между платформой и вспомогательным оборудованием, а также между самими вспомогательными элементами. Основное преимущество — высокая скорость зажима и фиксации.
Быстросъёмные фиксирующие штифты D16/D22/D28 являются основным фиксирующим элементом в гибких сварочных системах. Для работы используется шестигранный ключ。Тип A — для соединения двух элементов между собой.
Тип B — для соединения трёх элементов между собой。
Принцип работы быстросъёмного фиксирующего штифта:

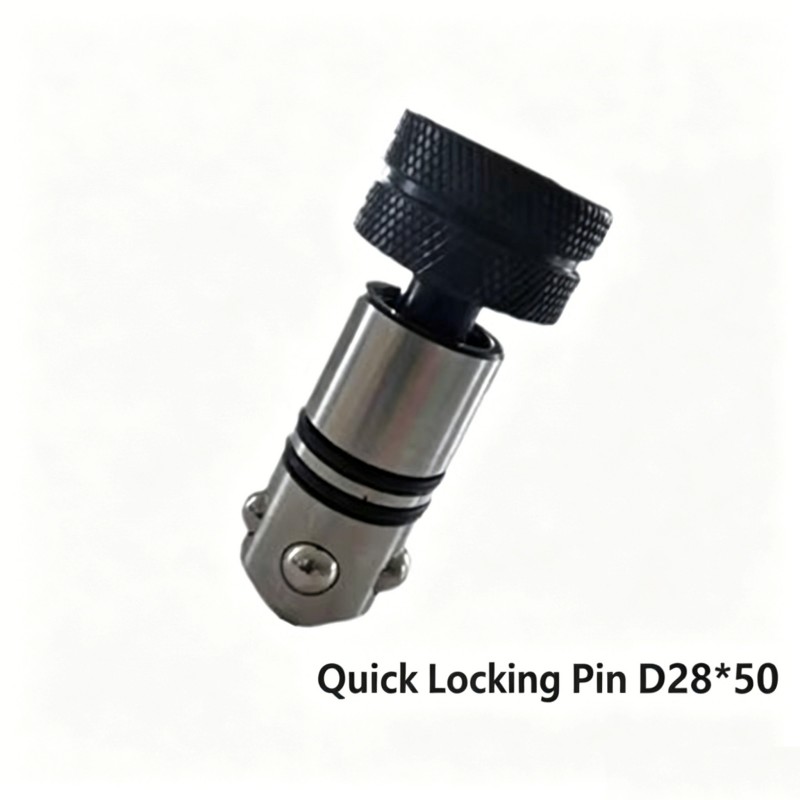

Внутри корпуса быстросъёмного фиксирующего штифта диаметром φ28 мм, φ22 мм или φ16 мм расположены 5 концентрических стальных шариков. При ослаблении фиксирующей резьбы шарики автоматически утапливаются внутрь корпуса штифта.
В этом состоянии штифт можно вставить или извлечь из круглого отверстия фиксируемой детали.
При использовании: после вставки штифта в отверстие детали необходимо вручную постепенно затягивать головку штифта, при этом стальные шарики постепенно выступают наружу, обеспечивая надёжную фиксацию.
Мы поставляем полный ассортимент оснастки и принадлежностей для 3D гибких сварочных платформ. Все изделия могут быть изготовлены по индивидуальному заказу в соответствии с вашими требованиями.
